JC系列标准配件 1 圆锯片(1片) 2 说明手册(1本) 3 工作灯(1组) 4 工具箱(1组)

JC系列选择配件 5 清屑机及吸屑机 6 接长料架 7 整把料架 8 平板工件用之链条式料架 规格项目\机型 JC-70NCS JC-100NCS JC-150NCS 工作规格 mm  8~ 75  15~ 60 16~ 100              10~ 80  50~ 150  70~ 110 in 0.31~2.95          0.6~2.36 0.63~4.09   0.39~3.15 1.97~5.91                        2.75~4.33 马达马力 HP 圆锯驱动马达 10/2P 圆锯驱动马达 20/2P 圆锯驱动马达 25/2p 油压帮浦马达 2 油压帮浦马达 2 油压帮浦马达 3 送料伺服马达 0.65 送料伺服马达 1.13 送料伺服马达 1.7 进刀伺服马达 1.13 进刀伺服马达-1.73 进刀伺服马达 1.7 清屑机 0.5 清屑机 0.5 清屑机 0.5 清屑集尘机1 清屑集尘机3 清屑集尘机5 吹屑鼓风机 0.5 吹屑鼓风机0.5 吹屑鼓风机0.5 锯片尺寸 mm 305*25.4*T2.6 z60;80 355*25.4*T3 z80;100;120 457*25.4*T3.4 z80;100;120 in 12*1*T0.11 z60;80 14*1*T0.11 z80;100;120 18*1*T0.133 z80;100;120 圆锯迴转速度 rpm 3000~5500 2500~4000 1500~3000 进刀方式 . AC伺服马达+滚珠螺杆 送料方式 . AC伺服马达+滚珠螺杆 切断长度 mm 6~600一次送料/600~9999二次送料以上 in 0.23~23.62一次送料/23.62~393.6二次送料以上 自動清屑機構 . 链条驱动+吸屑集尘机(选配) 切削劑 . 空气压缩油雾

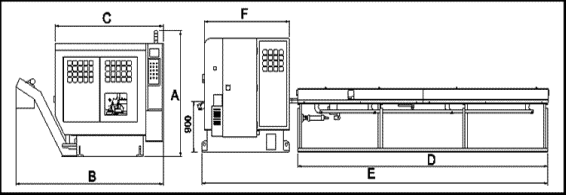

尺寸及型號	A	B	C	D	E	F
JC-70NCS	1800mm(70.9")	2410mm(94.9")	1720mm(67.7")	4690mm(184.6")	6500mm(255.9")	1600mm(63")
JC-100NCS	2000mm(78.7")	2670mm(165.1")	1980mm(77.9")	4690mm(184.6")	6600mm(259.8")	1700mm(67")
JC-150NCS	2400mm(90.5")	2900mm(114.2")	2160mm(85.0")	4690mm(184.6")	6940mm(273.2")	1850mm(72.8")

料架尺寸规格
项目		JC-70NCS	JC-100NCS	JC-150NCS
承载能力	mm	ø70 x 6000L x 13 支	ø100 x 6000L x 10 支	ø150 x 6000L x 10 支
	inch	ø2.76 x 236.2 x 13 支	ø3.93 x 6000L x 13 支	ø5.91 x 6000L x 10 支
料架尺寸	mm	5300 L x 1600 W	5300 L x 1600 W	5300 L x 1820 W
	inch	208.66 L x 63 W	208.66 L x 63 W	208.66 L x 71.65 W
